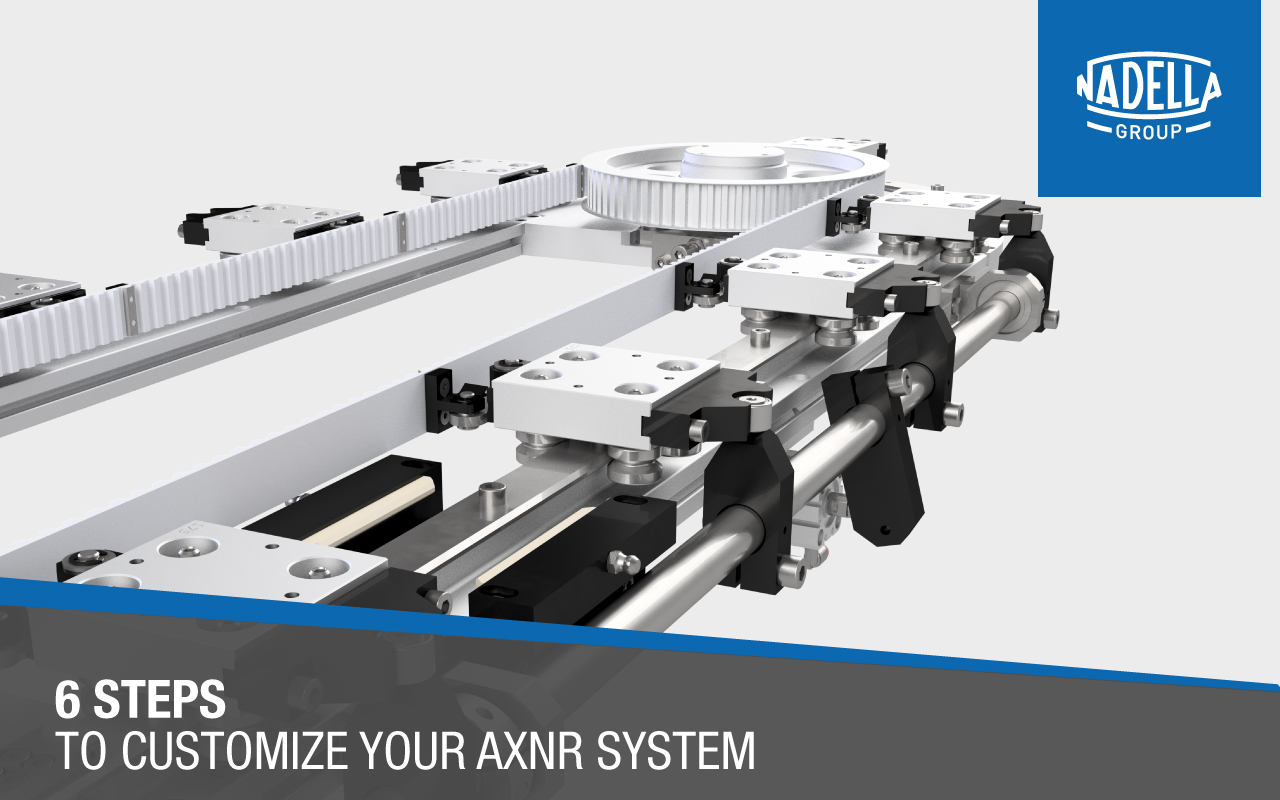

Come personalizzare il tuo sistema AXNR in 6 passaggi

Con il sistema circolare AXNR, Nadella fornisce un prodotto pronto all'uso che aiuta i produttori di macchine ad aumentare l'efficienza e ottenere prestazioni più elevate. L'AXNR rappresenta un ulteriore sviluppo delle guide circolari FSR e si basa sulla combinazione di diversi componenti, al fine di consentire una migliore disponibilità in tempi brevi e un più alto grado di personalizzazione. E' quindi possibile prevedere modifiche e versioni speciali per soddisfare le specifiche esigenze dei nostri clienti.

Ecco i 6 passaggi per la personalizzazione del tuo sistema AXNR:

1. Definizione dei requisiti generali:

• Quali forze agiranno sul carrello?
• Qual è il peso e la dimensione della massa da movimentare?
• Quale sarà l'ambiente dell'applicazione – pulizia/temperatura?
• Quale sarà durata di vita del sistema?
• Come sarà orientato il modulo nello spazio?
• Quali sono accelerazione, corsa, velocità e tempo di ciclo?

2. Con l'aiuto delle tabelle a catalogo è possibile calcolare e scegliere la dimensione del carrello in base al carico e alla capacità di carico del carrello.

3. Scelta tra la configurazione AXNO e AXNRQ e scegli il numero di carrelli.

4. Stima delle dimensioni del sistema. Questo può essere fatto calcolando la lunghezza del nastro da cui dipendono le dimensioni. La maggior parte delle volte i carrelli sono a passo costante e la lunghezza della cinghia viene calcolata come numero di carrelli per la distanza del carrello, che deve essere multiplo del passo del nastro. Quindi la lunghezza della cinghia attorno alle pulegge deve essere sottratta dalla lunghezza della cinghia. Poiché questo risultato sarà la lunghezza del nastro rispetto al percorso rettilineo, il valore deve essere diviso per 2.

Se viene scelta la configurazione AXNRO questo valore è una prima stima della lunghezza X del modello. Per la configurazione AXNRQ dovrai decidere la dimensione della larghezza Y desiderata e detrarla. Si noti che la lunghezza X è teorica e quella effettiva verrà aumentata di qualche mm per compensare l'allungamento della cinghia durante il montaggio. (Questo verrà definito da Nadella durante la fase di definizione del prodotto).

5. Scelta delle opzioni come il tipo di cambio, la posizione del lubrificatore o la posizione del carrello. Per i moduli AXNRQ è necessario definire l'angolo per la posizione della puleggia motrice.

6. Per semplificare il processo di offerta e la valutazione tecnica, si prega di utilizzare la relativa online application form presente nel sito.

Per maggior informazioni, consulta il catalogo AXNR o inviaci una richiesta tramite la sezione CONTATTI.
