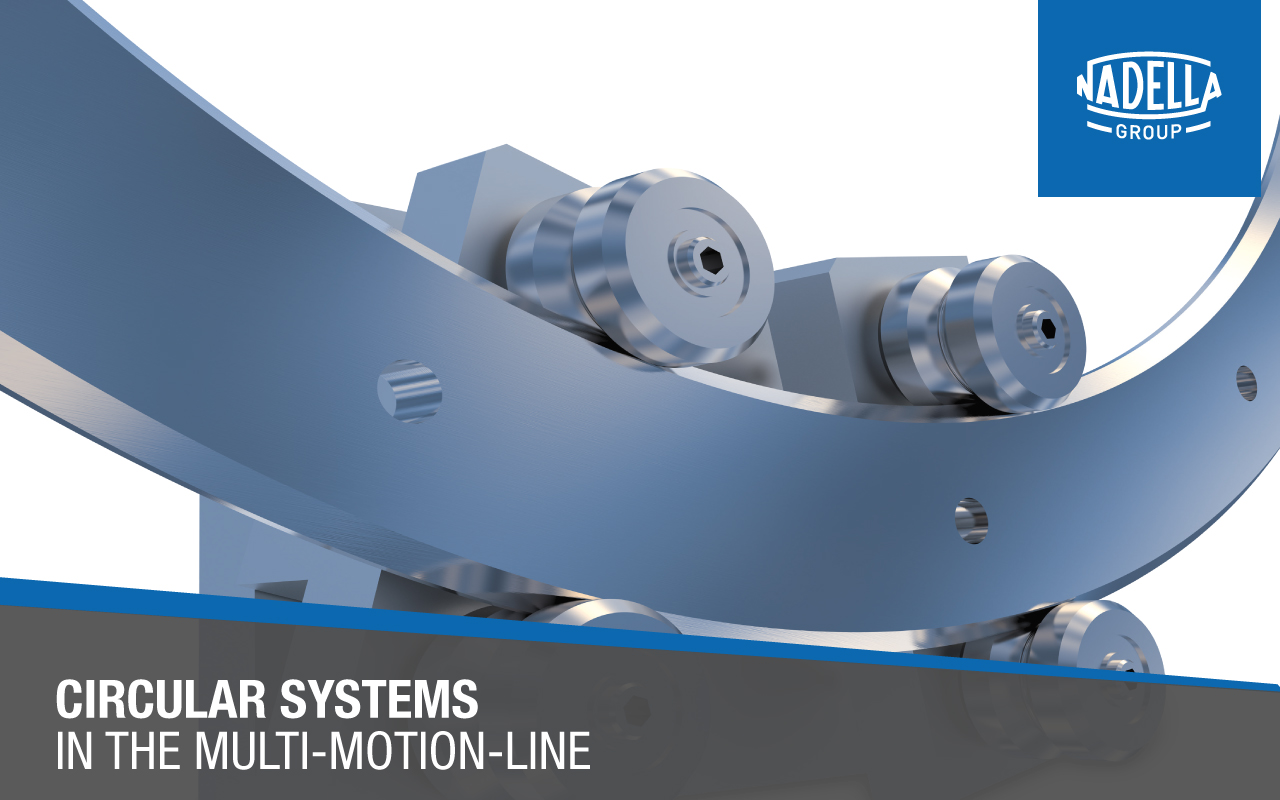

Sistemi circolari della Multi-Motion-Line

Nadella può offrire guide circolari basate sui profili della famiglia FS,che possono essere unite a tratti rettilinei al fine di realizzare circuiti ovali o ad anello, oppure utilizzate come singoli settori o come anelli interi.

Le guide sono realizzate in acciaio temprato sulle cuspidi a contatto dei rulli, e con la stessa sezione delle guide FS...M rettilinee. Nel caso di circuiti mistilinei le guide vengono accoppiate e giuntate con piastre di connessione che ne consentono un agevole montaggio ed allineamento.

Su richiesta le guide possono essere fornite in acciaio inox (opzione NX), e al fine di evitare errori nell’accoppiamento i vari tratti vengono forniti opportunamente marcati .

Ogni guida standard può essere trattata per aumentare la resistenza alla corrosione (opzione NW), ed è possibile realizzare dimensionamenti personalizzati per anelli con raggio o sezione differenti per specifiche esigenze.

RULLI DI GUIDA
I rulli di guida sono gli stessi della famiglia FS.

CARRELLI
I carrelli posso essere realizzati sia con rulli in posizione fissa sia montati su un braccio sterzante.

CARRELLI CON RULLI IN POSIZIONE FISSA
E' possibile impostare l’interasse tra i rulli di un carrello a 4 rotelle fisse perché scorra senza gioco sia sul tratto rettilineo che su quello curvo di un circuito ovale.

In tal modo, il carrello risulta semplice e compatto ma è necessario specificare che:

• Nel tratto di transizione il carrello avrà gioco sulla guida, la cui entità dipende dalle dimensioni di guida, rulli e carrello.

• Ogni carrello con rulli in posizione fissa può essere utilizzato solo per lo specifico raggio di curvatura per cui è progettato.

• Anche i carrelli aventi interasse stabilito per il tratto rettilineo e il tratto curvo possono essere utilizzati solo per uno specifico raggio di curvatura. Per maggiori dettagli, consultare il catalogo o inviare un messaggio all’Ufficio Tecnico Nadella.

CARRELLI STERZANTI
I carrelli sterzanti sono progettati per superare i limiti del carrello con rulli in posizione fissa. Questo effetto si ottiene montando a coppie i rulli di guida su un elemento sterzante, ovvero libero di ruotare per disporsi trasversalmente alla guida in ogni punto del circuito. Così facendo il carrello non avrà gioco in nessun punto del percorso, a vantaggio della regolarità e silenziosità di scorrimento.

Per maggiori dettagli sulla gamma sistemi lineari di guida Nadella, clicca qui per consultare il catalogo ufficiale.
