Sistemi V-Line / FS

Le guide lineari a rulli di guida FS e FSH di Nadella sono dei sistemi di guida efficaci ed affidabili per tutte le applicazioni dove è richiesta scorrevolezza e capacità di carico.

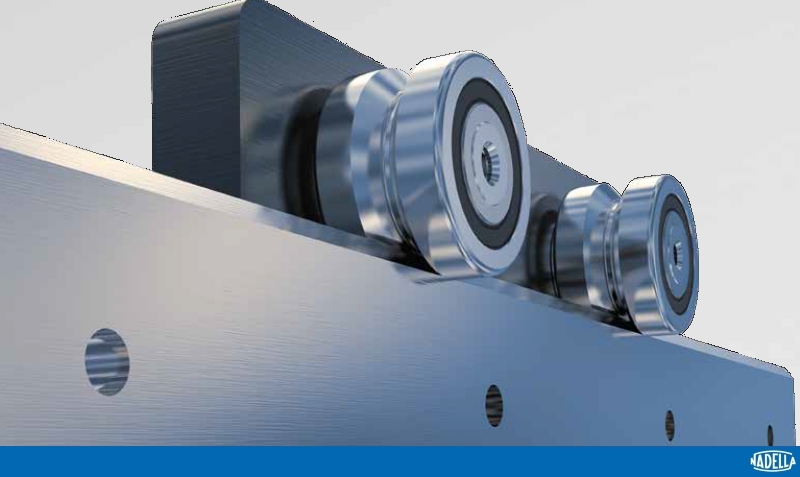

Le guide sono totalmente in acciaio e presentano delle piste di scorrimento a cuspide, sulle quali scorrono i rulli di guida con profilo a gola. La guida FS presenta una doppia cuspide di scorrimento che le permette di lavorare anche come monorotaia singola, ad esempio per costituire la traversa di lavoro sulle macchine per il taglio ad acqua o ad ossigeno.

Le piste di scorrimento sono temprate ad induzione, con una durezza superficiale di 58HRC, le guide possono essere fornite sabbiate (suffisso MT) oppure, per le applicazioni più precise ed in presenza di vibrazioni ed elevate frequenze di funzionamento, rettificate (suffisso M).

La guida è disponibile in 9 taglie, per una gamma dimensionale ampia che va dalla piccola FS19MT fino alla FS72MT, ed è prodotta in lunghezze massime, in singolo spezzone, di 6 metri; per corse superiori possono essere giuntati più spezzoni.

I rulli di guida a gola per le guide FS e FSH sono disponibili con tre diversi elementi volventi: a sfere (FR..EU), a rullini (FRN..EI) e, per le applicazioni più gravose, con doppia corona di rulli conici integrati a brevetto Nadella (RKY). I rulli sono in acciaio per cuscinetto, temprato e rettificato, sono proposti in versione concentrica ed eccentrica, per assicurare un funzionamento privo di giochi, e sono disponibili anche nella versione inox.

Il sistema V-Line Nadella è progettato per soddisfare le esigenze applicative più diverse con carichi medio/alti anche in ambienti aggressivi. Questa tipologia di guida è adatta a tutti i settori applicativi.

Per vederlo in azione, clicca qui.
