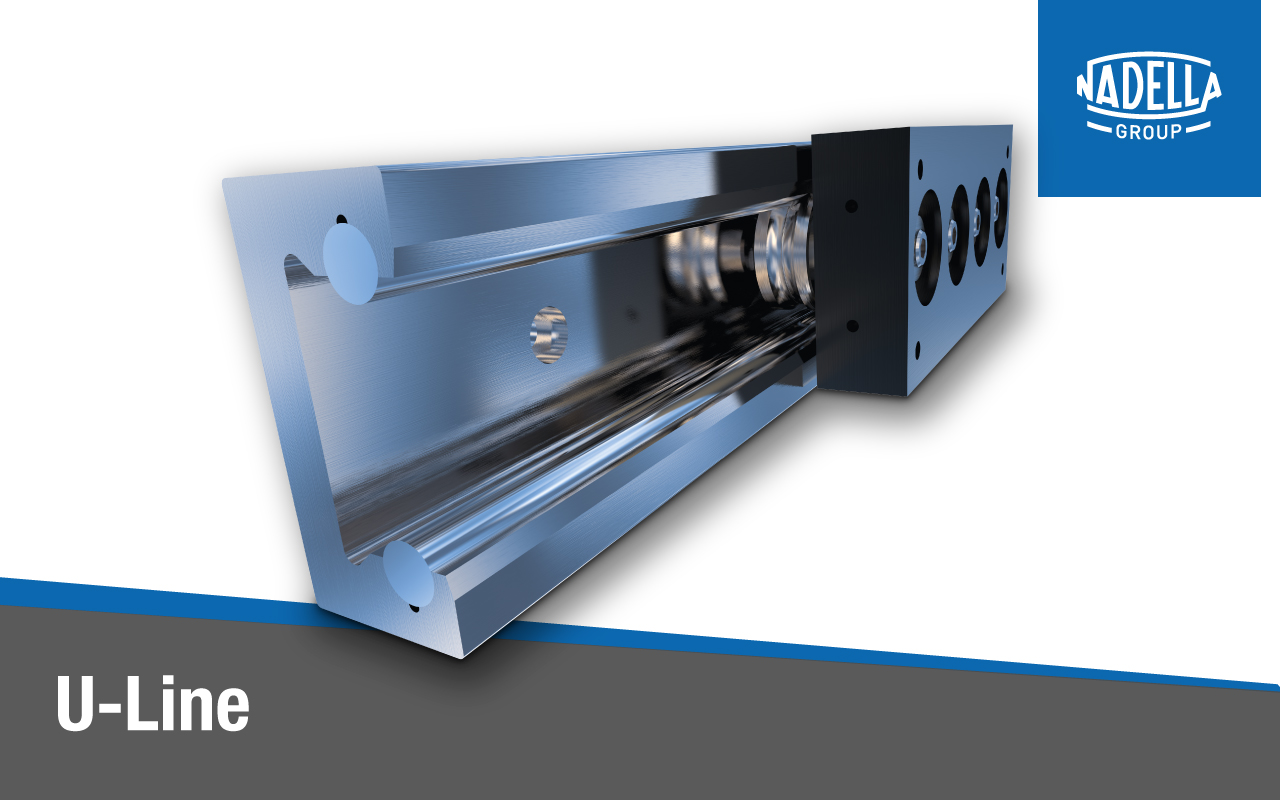

U-Line: Sistemi auto-allineanti

I sistemi auto-allineanti possono essere facilmente realizzati combinando guide LM e rulli di guida flottanti RAL. Grazie ai rulli di guida RAL è possibile lo spostamento assiale del rullo, che durante il montaggio viene tenuto in posizione da un elastico di forma circolare. Questi sistemi servono a compensare errori di allineamento tra guide altrimenti parallele, facilitano il montaggio su strutture di natura poco precise compensando eventuali deformazioni dovute ai carichi e alle variazioni di temperatura.

CARRELLI C3 RAL, C4 RAL, T4 RAL

Questi carrelli vengono usati per compensare disallineamenti tra due guide in opposizione. Grazie ai rulli di guida flottanti RAL/RALR, il carrello si può avvicinare e allontanare dalla sua guida. I carrelli RAL forniscono esclusivamente supporto radiale, mentre il carico assiale viene supportato dai carrelli RCL montati sulla guida opposta.

CARRELLI C3 RYL, C4 RYL, T4 RYL

In caso di disallineamento trasversale, entrambi i carrelli devono avere la possibilità di ruotare. Il necessario movimento rotatorio è reso possibile dall’utilizzo del carrello RYL, costituito da rulli RCL/RCP a contatto con un albero in acciaio della guida LM e da rulli di guida flottanti eccentrici RALR in contatto con l’albero opposto. Ciò consente anche il controllo della direzione in senso trasversale.
